| ■ 选型要点 |
| 1. 电源输出电压必须等于负载电压。电压不符可能烧毁您的设备或者无法启动 |
| 2. 电源输出功率必须大于负载功率。否则在输出电流大于过载保护电流时导致过载保护 |
| 3. 电源输出电流必须大于负载启动电流(对于电机等感性负载)。否则可能引发启动时过载保护,无法开机 |
| ■ 产品简介 |

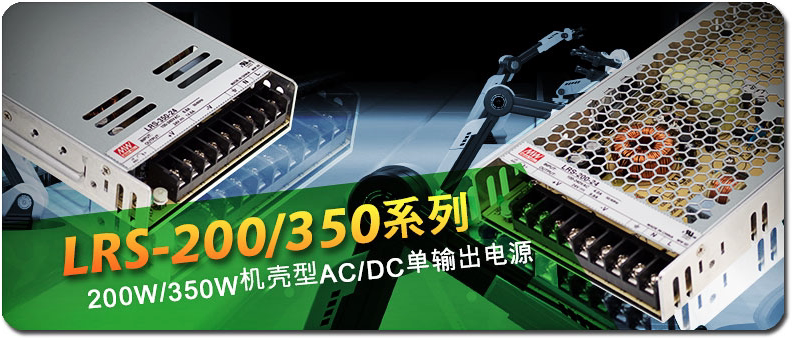

新一代开关电源,相对明纬电源旧机型,体积减小,性能全面升级,两年质保,价格更低,是有安规认证(包括中国CCC认证)的低功率电源最佳解决方案。
| ■ 主要特点 |
| 开关选择交流输入电压范围 |
| 有短路保护/过载保护/过电压保护 |
| 通过国际安规认证UL/CB/CCC |
| 通过中国国家安规认证 CCC认证 |
| 自然通风冷却 |
| 上海乐兹科技发展有限公司制作 |
| 小尺寸、高功率密度 |
| 高性价比、高可靠 |
| 100%满载老化测试 |
| 有安规认证的低功率电源最佳解决方案 |
| 台湾明纬品牌,广州工厂生产 |
| 2年质保 |
| ■ 主要参数 |
| 直流输出范围 | 24V,0～4.5A |
| 输出电压精度 | ±1% |
| 纹波 | 120mV |
| 效率 | 86% |
| 输入电压范围 | 由开关选择85～132VAC/170～264VAC或者248～373VDC |
| 输入浪涌电流 | 冷启动230V时为36A |
| 电压调整范围 | 额定输出电压的-5%～+10% |
| 过载保护 | 过电流点在110%～150%,自动侦测自动复原 |
| 过电压保护 | 额定输出电压的115%～135%,自动侦测自动复原 |
| 启动,上升时间 | 230VAC满载500ms,20ms |
| 乐兹家居专营店 | 版权所有 请勿拷贝 |
| 绝缘特性 | 输入端与输出端间: 3KVac,输入端与外壳间: 1.5KVac,输出端与外壳间: 0.5KVac,1分钟 |
| 工作温度 | -20～+60℃(参考温度降载曲线) |
| 抗震动性 | 10～500Hz,2G 10分钟/周期, XYZ各轴各60分钟 |
| 安规认证 | 通过UL60950-1,CB(IEC60950),CCC GB4943认证,并且根据TUV EN60950-1设计 |
| 电磁兼容标准 | 发射:EN55022(CISPR22) class B, GB9254 CLASS B,谐波:EN61000-3-2,3 |
| 电磁兼容标准 | 抗干扰: EN61000-4-2,3,4,5,6,8,11, ,GB9254,EN55024,EN61000-6-1,A级轻工业标准 |
| 平均无故障时间 | ≥32.07万小时,MIL-HDBK-217F(25℃) |
| 接线方式 | 7P/9.5mm端子排 |
| 外形尺寸 | 159×97×38mm (长×宽×高) |
| 机壳号 | 901 |
| 重量及包装 | 0.55公斤,每箱30台/17.5公斤,0.0275立方米 |
| ■ 可选导轨安装方式 1 |
DRP-01 查看及选购请点击上图
DRP-03 查看及选购请点击上图 |  |
| ■ 可选导轨安装方式 2 |
DRL-02 查看及选购请点击上图
DRP-03 查看及选购请点击上图 |  |
安装指引
机型:
外壳型开关电源
说明:
外壳型电源包括金属外壳和塑料外壳机型,内部的PCB板由外壳包裹,通常安装在系统机柜中. 明纬电源根据电源的额定功率和设计理念分为两种不同的类型:一种是内置散热风扇的,另一种是不带风扇的.
安装:
| 1. | 在安装前或进行维护作业,请先断开电源与应用系统的连接,确保不会未经通知自动重新连接! |
| 2. | 请将安装螺丝与电源的内部元件保持足够的安全距离.请参考样本手册上的外壳图采用最合适的安装螺丝.【买电源 找乐兹 用明纬】,有问题请打电话 400 600 0430。 |
| 3. | 非标准安装方向或者在高环境温度下工作的的电源会导致电源内部元件的温度升高,应该 降载使用.请根据规格书上最优安装方向安装,并根据温度-负载曲线确定电源的最佳工作负载. |
| 4. | 风扇和通风孔不能有东西阻挡,如果附近有其他的热源,则至少应该与其保持10-15cm的距离 |
| 5. | 如下为建议接线导线规格 AWG18161412108额定电流(A)6A6-10A10-16A16-25A25-32A32-40A导线截面积(mm平方)0.751.001.52.546说明:上述最大浪涌电流仅适用于1-4芯线,5芯以上浪涌电流不能超出额定电流的80%确保连线的所有线芯都在端子排中并且拧紧了端子螺丝,以防止接触不良. |
| 6. | 有关产品的其他资料请参看本网站 |
警示!!
| 1. | 为防范触电及烧伤风险,所有的电源故障请通过有资质的电工工程师检查,严禁私自拆除电源外壳. |
| 2. | 不能将电源安装在潮湿环境和近水源处. |
| 3. | 不能将电源暴露在高温环境和近火源处,请参考规格书确定电源应用的最高环境温度. |
| 4. | 输出电压和输出电流不能超出规格书所规定的额定值范围. |
| 5. | 接地线(FG)必须与大地连接.【买电源 找乐兹 用明纬】,有问题请打电话 400 600 0430。 |
| 6. | 所有明纬电源都是根据EMC规范设计的,根据要求我们可以提供相关电源的测试i报告.因为电源只 是应用系统的一个部件,当电源集成进应用系统后,最终系统的EMC还需要再次测试确认 |
